제품소개

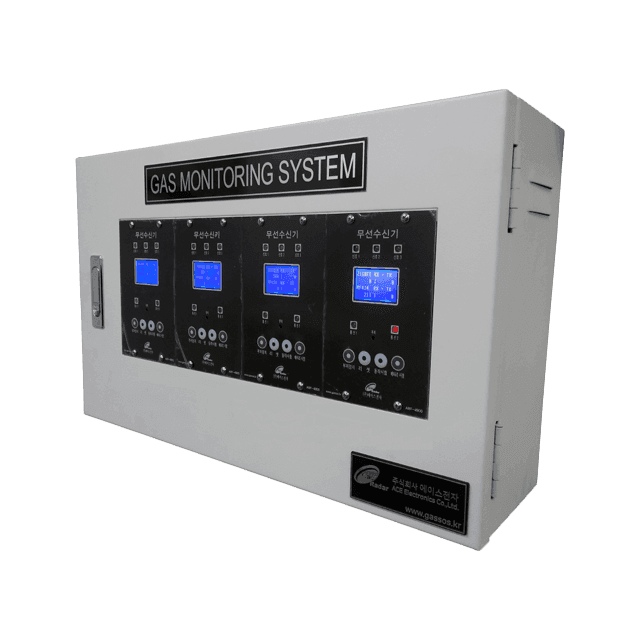

ARF-4900RA
무선 송수신기
제품특징
케이블 포설작업이 용이하지 않거나, 장거리로 포설비용이 많이 발생하는 경우, 지속적인 케이블 관리가 어려운 환경으로 많은 문제가 예상되는 경우에 무선으로 신호를 주고 받게 함으로써 설치 비용, 관리 비용을 대폭 낮출 수 있도록 고안되었습니다.
제품사양
송·수신기 콘트롤러
| 항목 | 내용 | 비고 |
|---|---|---|
| 모델명 | ARF-4900RA | |
| 외형 | 판넬 설치형 | 메탈 |
| 입력신호 회선 | 3회선 | 무접점입력 |
| 전송방식 | 기본 1:1 | 1:N, N:1 가능 |
| 무선모듈 케이블 | 4C 실드 기본 1m | 50m 이내 (15m 이내 권장) |
| 전원전압 | DC 24V | |
| 소비전력 | 약 3.12W | 무선모듈 (RF, 지그비) 포함 |
| 상태표시 | LED, LCD 1.54“ | 신호입력, 무선상태 |
| 사용주위온도 | -10 ~ 50℃ | |
| 정전보상(옵션) | NiCd 배터리 | 30분이상 |
| 출력(옵션) | 무접점출력, RS485 | |
| 크기(mm) | 90 x 144 | 전면부 |
RF 모듈
| 항목 | 내용 | 비고 |
|---|---|---|
| 모델명 | ARF-4900RB | |
| 외형 | 방우형 | |
| 사용주파수 | 424 ~ 447MHz | |
| 채널간격 | 12.5kHz | |
| 통신속도 | 9600bps | |
| 무선감도 | -126dBm | 900bps, GFSK |
| 최대송신출력 | +10dBm | |
| 통달거리 | 700 ~ 1000m | |
| 사용주위온도 | -25 ~ 65℃ |
RF 안테나
| 항목 | 내용 |
|---|---|
| 모델명 | NMT-SA434G2 |
| 주파수 | 424 ~ 447MHz |
| 이득 | 2.3dbi |
| 커넥터 | SMA Male |
| 길이 | 210mm |
지그비 모듈
| 항목 | 내용 | 비고 |
|---|---|---|
| 모델명 | ARF-4900RC | |
| 외형 | 방우형 | |
| 사용주파수 | ISM 2.4GHz | |
| 채널 | 16채널 | |
| 통신속도 | 38400bps | |
| 무선감도 | -100dBm/-102dBm | 900bps, GFSK |
| 통달거리 | 60m 또는 90m | |
| 사용주위온도 | -25 ~ 65℃ |
지그비 안테나
| 항목 | 내용 |
|---|---|
| 모델명 | GI-10 |
| 주파수 | 2.4 ~ 2.5GHz |
| 이득 | 10dbi |
| 커넥터 | SMA Male Reverse |
| 커넥터 토크 | 600~1200 g·cm |
